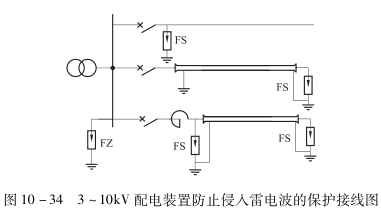

? ? ? ?3~10kV變、配電站為了防止侵入雷電波，應在每一路進(出)線及每段母線上安裝閥型避雷器，如圖10-34所示。具體接線要求如下。
? ? ? ?(1) 具有電纜進(出)線段的架空線路，應在架空線路與電纜終端盒連接處，裝設閥型避雷器并做集中接地裝置。避雷器的接地線還應和電纜頭(電纜)金屬外皮相連，電纜另一端的終端盒與變電站的接地網相連。這種連接法的目的是，當線路落雷時，避雷器放電，雷電流經集中接地體流人大地的同時，有一部分雷電流沿電纜金屬外皮流人變電站內接地網，這樣在電纜外皮產生螺旋磁場，相當于增加電纜的電感使波阻抗加大，從而使經電纜心線侵人變電站的截?cái)嗬纂姴ê芸焖p，使波幅和陡度都有所減小，保護了變壓器的安全。
?
? ? ? ?(2) 母線上的閥型避雷器，盡可能靠近主變壓器，如母線上的閥型避雷器離開主變壓器較遠，應考慮在變壓器附近加裝一組閥型避雷器，閥型避雷器與主變壓器的電氣距離應符合規定要求。
?
? ? ? ?(3) 由于電纜進(出)線端與架空線路相連接處波阻抗變化較大，從架空線路進入電纜的進行波，由于從高阻抗到低阻抗的變換，使進行波發生折射，很可能使電纜終端盒處的避雷器不動作，結果使較大幅值的雷電波直接侵入變電站，導致母線上避雷器流過的沖擊電流過大，而引起爆炸的危險。因此，在木桿線路的情況下，要在距電纜終端盒200m處，裝設一組沖擊放電電壓為200~300kV的放電間隙(或管型避雷器)。
?
? ? ? ?(4) 對于在出線上裝有限流電抗器的線路，又是與電纜段相連接，考慮到電抗器的波阻抗大，防止雷電進行波在電抗器處發生反射，從而引起電壓升高損壞設備，所以，在電抗器和電纜之間還應加裝一組閥型避雷針。
