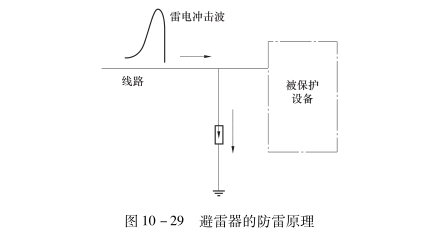

? ? ? ?配電架空線路受到雷擊時，雷電沖擊波就向?qū)Ь€兩端流動,這種流動的沖擊波又稱為進行波。為了保護與線路連接的電氣設備不受進行波的沖擊，在10kV及以下的配電系統中，主要依靠閥型避雷器作為防雷措施，如圖10-29所示。
?
? ? ? ?10kV配電線路是三相三線制中性點不接地的供電方式。因此，發生單相接地時，往往不會造成開關掉閘。所以在防雷保護中，主要是防止相間短路，常采用的措施如下。
?
? ? ? ?(1) 10kV架空線路，大多使用混凝土桿，鐵質橫擔對于雷電沖擊波相當于自然接地狀態。為了防止雷擊引起絕緣子擊穿，造成導線相間短路，燒斷導線，可采取提高瓷絕緣等級的辦法，并定期進行清掃維護，保持其耐壓水平，防止和減少絕緣子擊穿事故。
?
? ? ? ?(2) 配電線路上的柱上油斷路器和負荷開關，由于絕緣水平不高，相間距離較小，應防止受雷擊時引起閃絡，造成短路。
?
? ? ? ?通常在設備的一側或兩側裝設閥型避雷器進行保護，如圖10-30所示。其接地線要與被保護設備的金屬外殼相連接，接地電阻值不大于10Ω。
