? ? ? ?(1) 交流電氣設備的重復接地應充分利用自然接地體接地，如金屬井管、鋼筋混凝土構筑物的基礎、直埋金屬管道( 易爆、易燃?xì)怏w或液體管道除外)，當自然接地體的接地電阻符合要求時，可以不設人工接地體，但發電廠、變電站和有爆炸危險的場所除外。
?

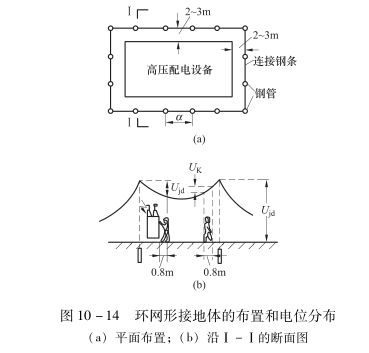

? ? ? ?(2) 變、配電站及生產車間內部好采用環網形重復接地(見圖10-14)，這樣可以降低設備漏電時周?chē)孛娴碾娢惶荻?，使跨步電壓和接觸電壓變小，減輕觸電后的危險程度。中性線與環網接地裝置少應有兩點連接(相隔遠處的兩對應點)，而且車間接地網周?chē)呴L(zhǎng)超過400m者，每200m應有一點連接。
?
? ? ? ?(3)每一重復接地電阻，不得超過10Ω。
?
? ? ? ?(4)采取保護接零的中性線在下列各處應當進行重復接地。
?
? ? ? ?1)在電源處，架空線路干線和分支線的終端及沿線每千米處，中性線應該重復接地。
?
? ? ? ?2)電纜和架空線，在引入車間或大型建筑物內的配電柜等處，中性線應該重復接地。
?
? ? ? ?3)金屬管配線時，應將金屬管和中性線連接在一起，并做重復接地，各段金屬管不應該中斷金屬性連接( 絲扣連接的金屬管，應在連接管箍的兩側用不小于10mm2的鋼線跨接)。
?
? ? ? ?4)塑料管配線時，在管外應數不小于10mm2的鋼線與中性線連接在一起，并做重復接地。
?
? ? ? ?5)金屬鎧裝的低壓電纜外皮應與中性線相連接并做好重復接地。
?
? ? ? ?6)高壓架空線路與低壓架空線路同桿架設時，同桿架設段的兩端低壓中性線應做重復接地。
?
? ? ? ?7)在同一中性線保護系統中，重復接地點往往不應少于3處。
