? ? ? ?連鎖裝置根據其工作原理，可分為機械連鎖和電氣連鎖兩大類。
?
? ? ? ?GG-1A型固定式高壓開關柜，其隔離開關和斷路器都固定安裝在同一個鐵架構.上。對于這種開關柜，常見的有以下連鎖方式。
?
? ? ? ?1.機械連鎖裝置
?
? ? ? ?(1) 擋柱。在斷路器的傳動機構上加裝圓柱形擋塊，在開關柜的面板上有一圓洞，當斷路器處于合閘狀態時，擋柱從面板圓洞中被推出，恰好擋住隔離開關操作機構的定位銷，使定位銷無法拔出，隔離開關無法使用，這樣就能有效地防止帶負荷分、合隔離開關的誤操作。
?

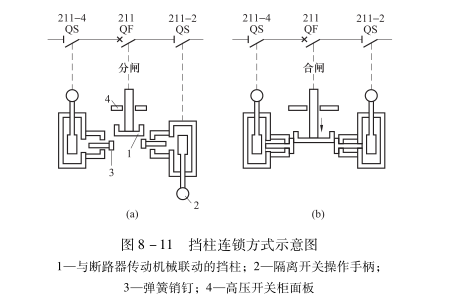

? ? ? ?圖8-11是擋柱連鎖方式的示意圖。
?
? ? ? ?(2)連板。在電壓互感器柜上，電壓互感器隔離開關的操動機構，通過-一個連板與一套輔助接點聯動。輔助接點是電壓互感器的二次側開關，當通過操動機構拉開電壓互感器一次側隔離開關時，電壓互感器二次側開關(輔助接點)也通過連板被轉動到斷開位置，可以防止通過電壓互感器造成反送電。
?
? ? ? ?(3)鋼絲繩。已調好長度的一條鋼絲繩，通過滑輪導向后,將兩臺不允許同時合閘的隔離開關的操動機構連接起來，一臺開關合上后，鋼絲繩被拉緊，再合另一臺開關時，由于一定長度的鋼絲繩的限制而不能合閘，這樣就可用來防止誤并列。
?
? ? ? ?(4)機械程序鎖。KS1型程序鎖是一種機械程序閉鎖裝置，具有嚴格的程序編碼,使操作順序符合規程規定，如不按規定的操作順序操作，操作就進行不下去。
?
? ? ? ? 這種程序閉鎖裝置已形成系列產品，目前有17 種鎖，如模擬盤鎖、控制手把鎖、戶內左刀閘鎖、戶內右刀閘鎖、戶內前網門鎖、戶內后網門鎖等，用戶可以根據自己的接線方式和配電設備裝置的布置形式，選擇不同的鎖組合后，進行程序編碼，就能滿足電力供電系統對防止誤操作的要求。
?
? ? ? ?程序鎖都由鎖體、鎖軸及鑰匙等部分組成。鎖體是主體部件，鎖體上有鑰匙孔，孔邊有兩個圓柱銷，這兩個圓柱銷與鑰匙上的兩個編碼圓孔相對應。兩孔和鑰匙牙花都按一定規律變化相對位置進行排列組合，可以構成上千種以上的編碼，使上千把鎖的鑰匙不會重復，從而在同一個變、配電站內的所有的鎖之間互開率幾乎為零。
?
? ? ? ?鎖軸是程序鎖對開關設備實現閉鎖的執行元件，只有鎖軸被釋放時，開關設備才能操作。而鎖軸的釋放，***要由兩把合適的鑰匙同時操作才行，一把是上一步操作所裝的程序鎖的鑰匙，另一把是本步操作所裝的程序鎖的鑰匙。用這兩把鑰匙使鎖軸釋放，進行本步開關操作，操作后， 上一步操作的鑰匙被鎖住而留下來，而本步操作的鑰匙取出來，去插到下步操作的程序鎖上。
?
? ? ? ? 由于這把鑰匙取出，所以這步操作的程序鎖，其鎖軸被制止，該開關設備被鎖定在這個運行狀態。
