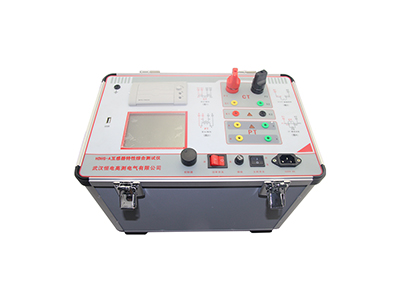

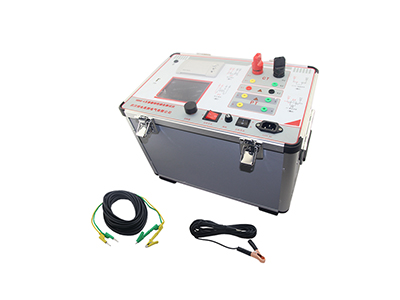

HDHG-A 互感器特性綜合測試儀

本設備主要用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。

在線溝通

產品詳情

? ? ? ?該款儀器參考了GB 1207-2006、GB 1208-2006、用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。該款儀器滿足 GB1207、GB1208等規程要求無需外接其它輔助設備，單機即可完成所有檢測項目，主要測試功能有：CT：伏安特性（勵磁特性）曲線、自動給出拐點值、自動給出5%和10%的誤差曲線、變比測量、極性判斷、交流耐壓測試、鐵心退磁。PT：伏安特性（勵磁特性）曲線、自動給出拐點值、變比測量、極性判斷、鐵心退磁、交流耐壓測試。

產品功能

? CT ?	?1、伏安特性（勵磁特性）曲線?	? PT ?	? ?1、伏安特性（勵磁特性）曲線?
	?2、自動給出拐點值		?2、自動給出拐點值?
	?3、自動給出5%和10%的誤差曲線		?3、變比測量
	?4、變比測量?		?4、極性判斷?
	?5、極性判斷		?5、交流耐壓測試
	?6、交流耐壓測試		?6、鐵心退磁
	?7、鐵心退?

產品特點

? 1、支持檢測CT和PT。

? 2、滿足 GB1207、GB1208等規程要求。

? 3、無需外接其它輔助設備，單機即可完成所有檢測項目。

? 4、自帶微型快速打印機、可直接現場打印測試結果。

? 5、采用智能控制器，操作簡單。

? 6、大屏幕液晶，圖形化顯示接口。

? 7、按規程自動給出CT/PT（勵磁）拐點值。

? 8、自動給出5%和10%誤差曲線。

? 9、可保存3000組測試資料，掉電后不丟失。

? 10、支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告。

? 11、小巧輕便≤18Kg，利于現場測試。

產品參數

項 ? ?目		參 ? ?數
工作電源?		AC220V±10%；50Hz?
設備輸出?		0~1000Vrms，5Arms(20A峰值)?
勵磁測量精度		≤0.5%(0.2%讀數+0.3%量程)?
CT變比測量	范圍?	≤15000A/5A(3000A/5A)?
	精度?	≤0.5%?
CT變比測量	范圍?	≤500kV
	精度?	≤0.5%?
工作環境		溫度：-10℃~40℃，溫度：≤90%，海拔高度：≤1000m?
尺寸		尺寸：410mm250mm260mm
重量?		≤18Kg?
